型號：YT-CA1
產品描述：產品概述：光學接觸角測量儀是測量液體對固體材料接觸角的儀器，主要用于表征液體對固體材料表面的潤濕性能，通過光學成像獲取液滴的圖像，利用計算機軟件，通過數學模型擬合出液滴圖像的輪廓并得到接觸角或表面張力，并進行表面能計算和潤濕性分析。應用范圍：可廣泛應用于材料研究、工業涂層、手機制造、生物醫藥、電子電【詳情】 更新時間：2026-03-01
咨詢熱線：13371098225 在線咨詢技術熱線產品概述：

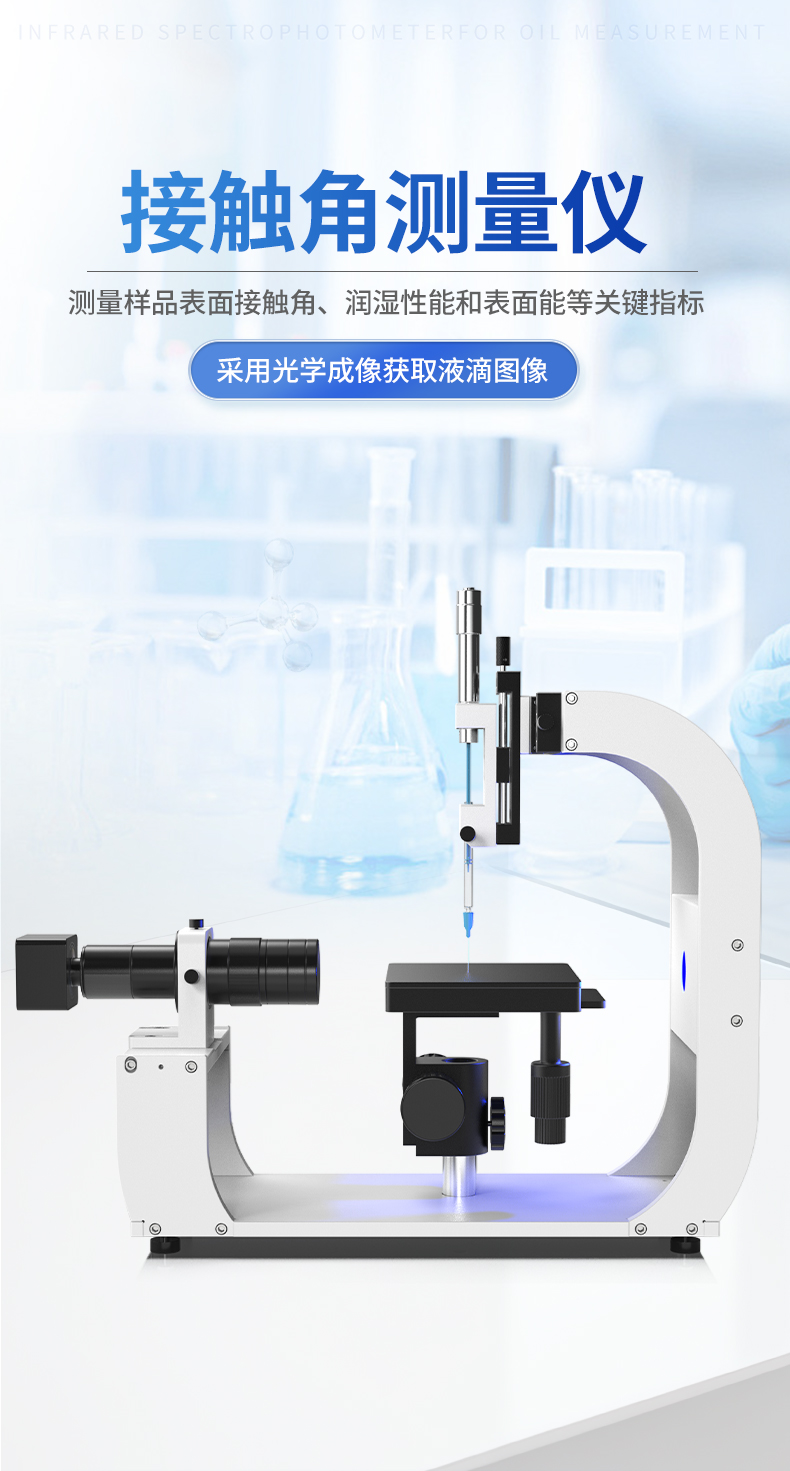

光學接觸角測量儀是測量液體對固體材料接觸角的儀器，主要用于表征液體對固體材料表面的潤濕性能，通過光學成像獲取液滴的圖像，利用計算機軟件，通過數學模型擬合出液滴圖像的輪廓并得到接觸角或表面張力，并進行表面能計算和潤濕性分析。
應用范圍：
可廣泛應用于材料研究、工業涂層、手機制造、生物醫藥、電子電路、紡織纖維、石油開采、航空航天等領域。

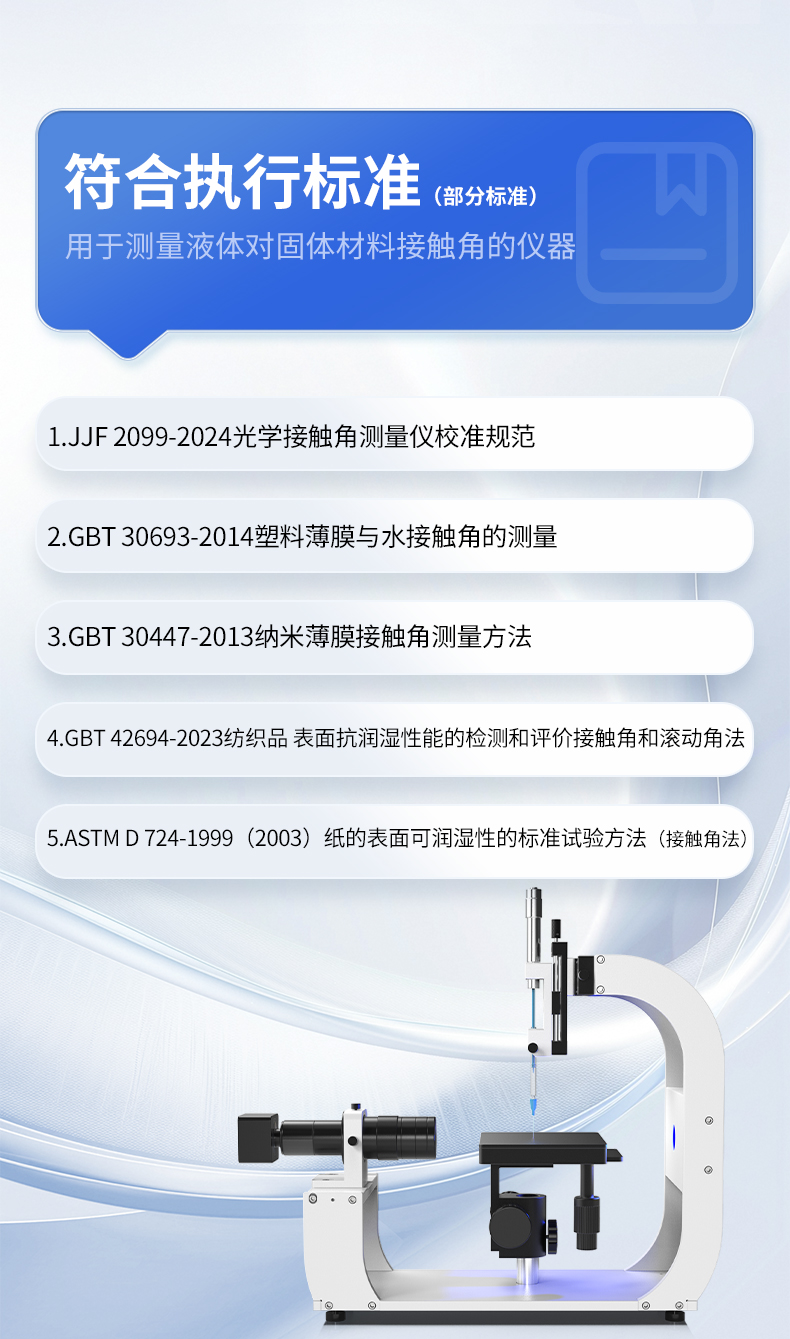

執行標準（部分標準）
| 1.JJF 2099-2024光學接觸角測量儀校準規范； | 2.GBT 30693-2014塑料薄膜與水接觸角的測量； | 3.GBT 30447-2013納米薄膜接觸角測量方法； | 4.GBT 42694-2023紡織品 表面抗潤濕性能的檢測和評價 接觸角和滾動角法； | 5.ASTM D 724-1999（2003）紙的表面可潤濕性的標準試驗方法（接觸角法）； |
產品特點

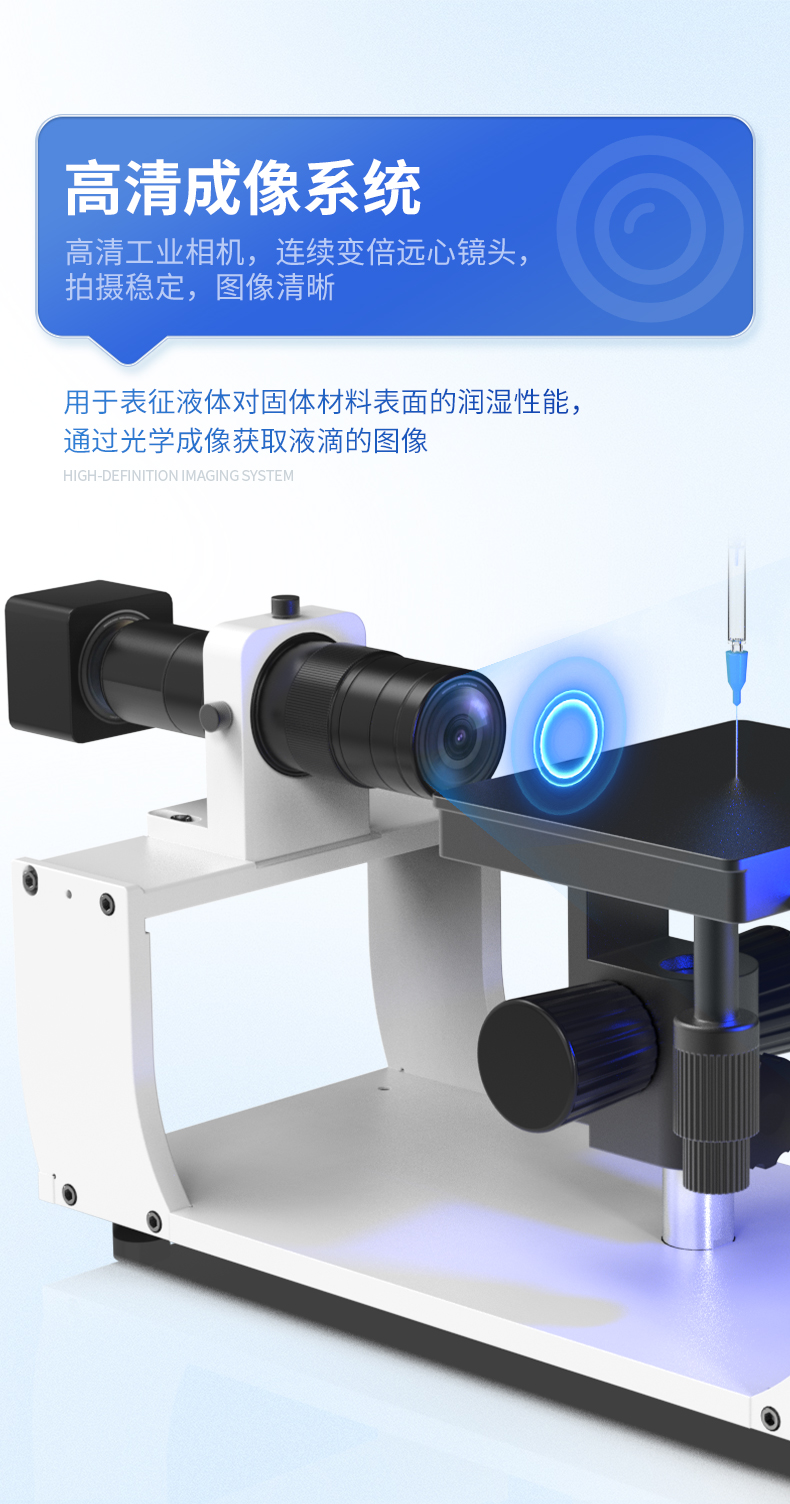

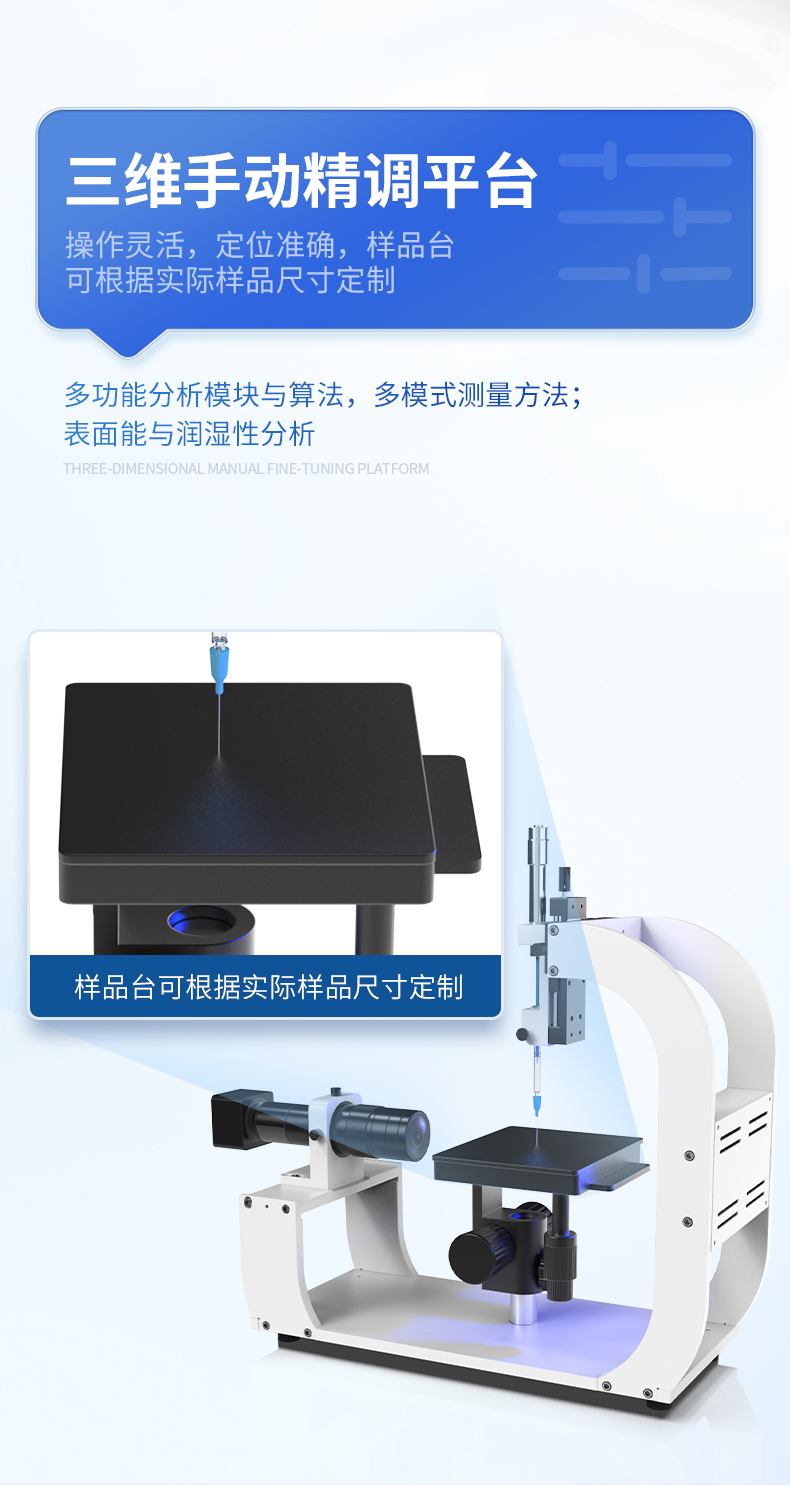

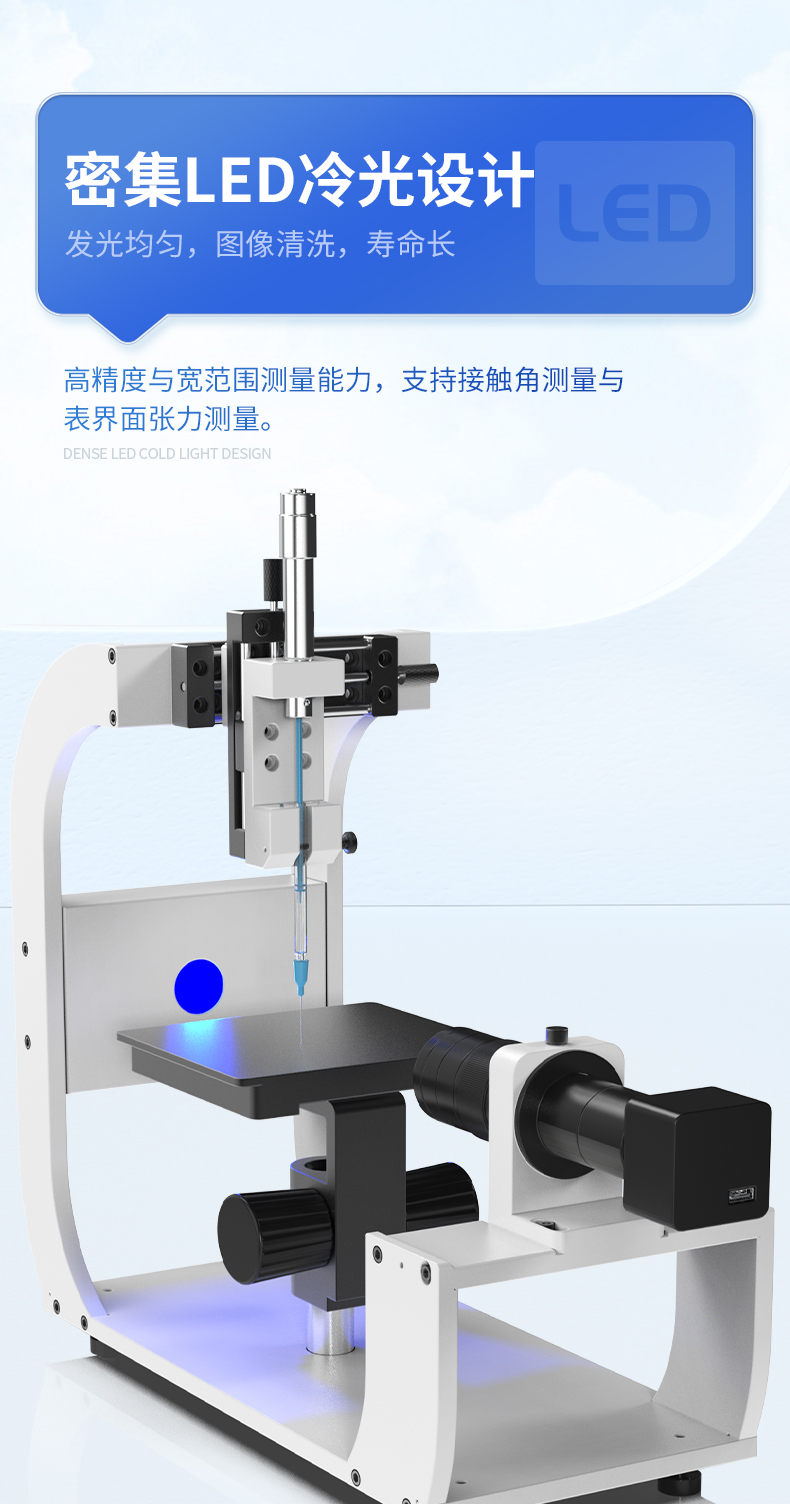

| 1.高精度與寬范圍測量能力，支持接觸角測量與表界面張力測量。 | 2.多功能分析模塊與算法，多模式測量方法；表面能與潤濕性分析。 | 3.采用密集LED冷光設計，發光均勻，圖像清洗，壽命長； | 4.樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制； | 5.高清成像系統：高清工業相機，連續變倍遠心鏡頭，拍攝穩定，圖像清晰； | 6.分析軟件功能強大：具備一鍵式全自動擬合能力、擬合方法，滿足各種液滴形態的**擬合； | 7.數據庫管理功能：統一存儲管理接觸角、表面張力、表面自由能等歷史測量數據，斷電數據不丟失，支持隨時查看、加載數據進行分析對比，亦可再次導出數據。 |

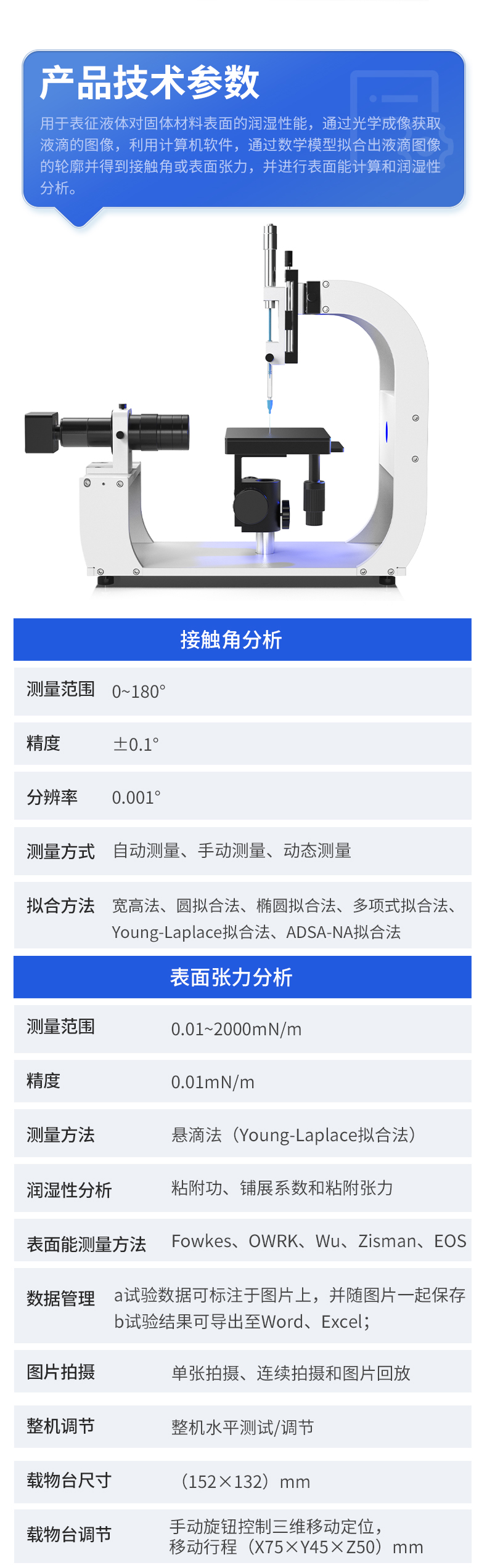

技術參數
| 接觸角分析 | 測量范圍 | 0~180° |
| 精度 | ±0.1° | |
| 分辨率 | 0.001° | |
| 測量方式 | 自動測量、手動測量、動態測量 | |
| 擬合方法 | 寬高法、圓擬合法、橢圓擬合法、多項式擬合法、Young-Laplace擬合法、ADSA-NA擬合法 | |
| 表面張力分析 | 測量范圍 | 0.01~2000mN/m |
| 分辨率 | 0.001mN/m | |
| 測量方法 | 懸滴法（Young-Laplace擬合法） | |
| 潤濕性分析 | 粘附功、鋪展系數和粘附張力 | |
| 表面能測量方法 | Fowkes、OWRK、Wu、Zisman、EOS | |
| 數據管理 | a試驗數據可標注于圖片上，并隨圖片一起保存； b試驗結果可導出至PDF、Excel； c 斷電數據不丟失，支持隨時查看、加載數據進行分析對比，亦可再次導出數據。 | |
| 圖片拍攝 | 單張拍攝、連續拍攝、視頻錄制和圖片回放 | |
| 整機調節 | 整機水平測試/調節 | |
| 載物臺尺寸 | （152×132）mm | |
| 載物臺調節 | 手動旋鈕控制三維移動定位，移動行程（X75×Y45×Z50）mm | |
| 相機像素 | 500W像素 | |
| **圖像 | 2592×1944 | |
| **幀率 | 30fps | |
| 焦距 | 100±5mm | |
| 倍率 | 0.6-4.5倍 | |
| 光源 | LED冷光源，470nm | |
| 滴液方式 | 直進式精密微量注射器，手動控制 | |
| 滴液精度 | 0.1μL | |
| 注射器 | 高精密氣密性注射器，容量1ml | |
| 針頭 | 0.52mm不銹鋼超疏水針頭 | |
| 傳輸 | USB 2.0 | |
| 電源 | 220V | |
| 外形尺寸 | 545mm(長)×186mm(寬)×490mm(高) | |
| 主機重量 | ＜8kg | |
